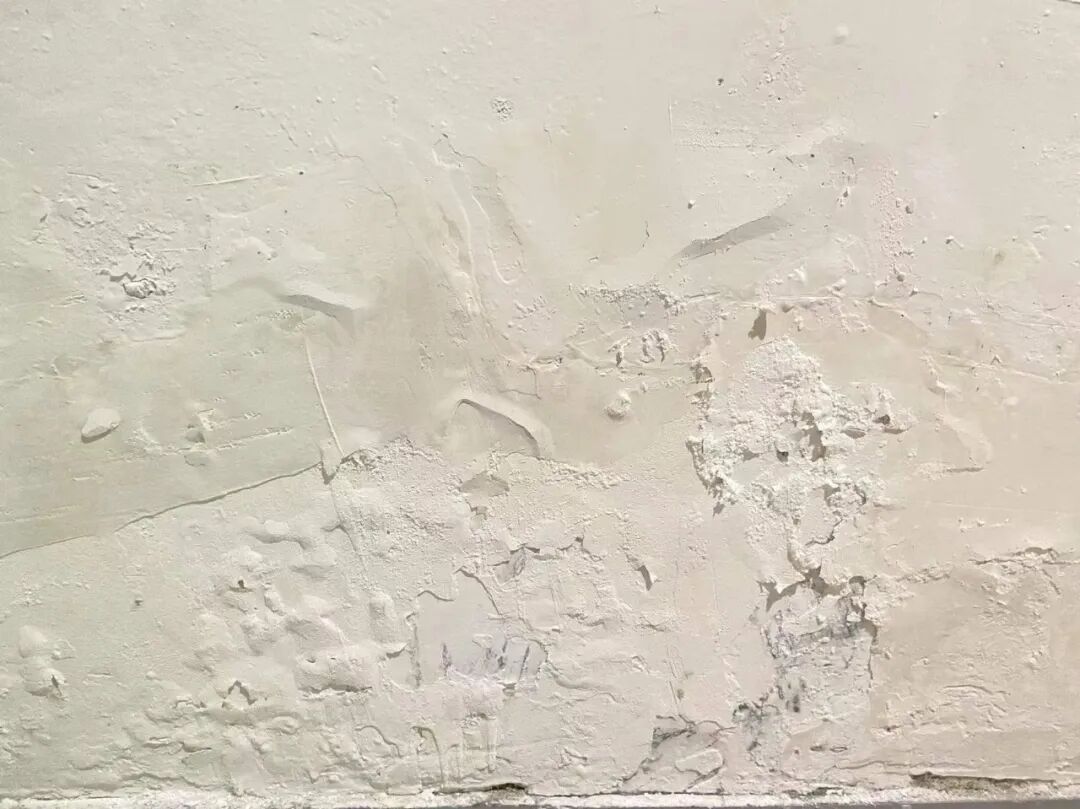

墙体泛碱的定义：也叫返硝，指的是在墙体表面会出现泛白、起霜、粉化，在涂料与腻子层会产生鼓包、起皮、脱落，并析出盐霜似的晶体的现象。

这是一种壁癌与顽疾，即使基层为水泥砂浆抹灰的毛坯房的墙面也脱离不了自身粉化、剥落的风险，严重影响到了墙面的美观性。如果墙体泛碱长时间得不到处理，甚至还会加速建筑结构的破坏而危及人身安全。

本文对墙体泛碱的治理做出系统性的研究，通过分析墙体泛碱问题的成因和发生的条件，来提出针对性的防治措施和快速维修的处理方法。

一、墙体泛碱类型

建筑墙体通常由钢筋混凝土、轻体砌块与建筑砂浆等水泥基材料构成，而且这类材料都可能出现泛碱问题。墙体基材遇水气浸湿后再干燥，经历多次干湿循环后，墙体内溶解度较小的可溶性盐碱，就被析出于墙体表面，日积月累后产生泛碱现象。

根据泛碱发生时间差异，将泛碱分为一次泛碱和二次泛碱。

• 一次泛碱：是由于水泥基材料水化硬化过程中，多余的水分向墙体表面迁移造成的，并多数发生在施工数天或数周后。

• 二次泛碱：发生在施工数月或数年后，外部水分侵入到基体材料内部，使材料中的可溶性盐溶解并在表面析出造成的，并且二次泛碱形成的白斑更加不均匀、不规则。

二、泛碱成因模拟

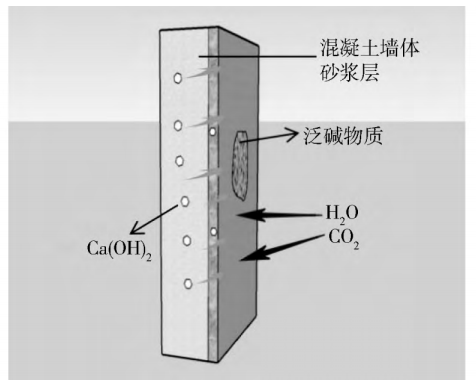

【墙体泛碱的物理模型】

• 整个过程就是 Ca(OH)₂ 在外界水分作用下沿着墙体中的毛细孔道向墙体表面不断迁移。Ca(OH)₂ 的含量决定着泛碱物质的量，毛细孔的孔径大小影响着传输速率。

• 由图中可以看出混凝土墙体与砂浆层中的 Ca(OH)₂ 会溶解到水中，并电离出 Ca²⁺ 与 OH^－离子，在水为载体的情况下，随着水分蒸发与毛细作用，Ca²⁺ 与 OH^－ 离子便向外迁移并在墙体表面及近表面处结晶析出，会在墙体表面及近表面处形成结晶膨胀应力，同时增大了墙体孔隙率，使得泛碱现象加剧; 当墙体中的水分充足时，Ca(OH)₂ 以水为载体向墙体表面渗透并向空气扩散溶出，此外析出的 Ca(OH)₂ 部分还可与空气中CO₂ 反应生成 CaCO₃，当水分蒸发后这些物质会呈白色沉积体析出在墙面，产生泛碱现象。

• 墙体泛碱还与气候、环境等外部因素有关，如在我国南方地区发生墙体泛碱概率要远大于北方，而西南地区最为严重，因为在气候温和，环境中的相对湿度较高的地方，墙面存在一定流速的气流，造成墙体表面形成往复性的干湿循环、冷热交替系统，导致墙体泛碱。

三、治理方法

根据上文中总结的墙体泛碱成因，相应的可以从切断泛碱的途径和减少水的侵入来进行治理。

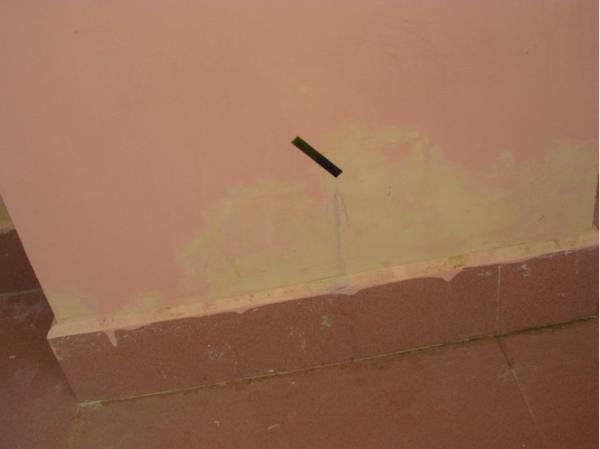

（一）对于轻度泛碱墙体

就是只看到墙面泛白起霜，未造成墙面材料起皮粉化现象。

可采用市面上的水基环保型除碱剂来将墙面碱印清洗干净，并且它对除去墙面上的深色霉菌也效果明显，但在用之前一定要进行小面积试用方可大面施工。

待墙面完全干燥后，再用透明渗漏修复液对墙体表面封闭处理即可，该类修复液可以对墙面形成持久稳定的保护层。其主要功能是使墙体表层形成具有憎水性质的封闭层，降低材料的表面渗透性，使外界水分难以侵入墙体内部。一方面减少泛碱物质迁移所需的传输介质，另一方面也使墙体材料内部携带泛碱物质的水分难以穿透憎水层向墙面迁移。

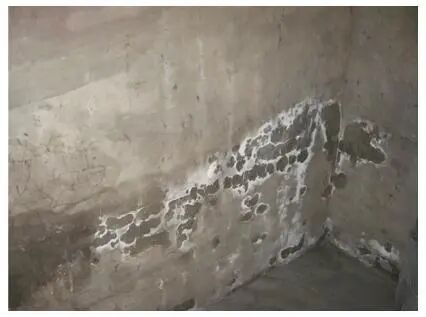

（二）对于泛碱问题严重的墙体

即出现了墙面粉化剥落，涂料与腻子层鼓包、起皮、脱落等问题。

应及时铲除墙体表面问题部位的涂料层、腻子层和抹灰砂浆层等，并使用钢丝刷去打磨墙体基层，因为此时基层中的孔缝已经被泛碱物质的膨胀破坏应力增多与扩展，再做表面修复已经解决不了实际问题。

基层处理后，用水基环保型除碱剂喷涂或辊涂，干燥后再用抗渗效果良好的防水砂浆做墙面打底找平，如果工期较短可用大面底涂型的无机堵漏材料来替换，目的是切除泛碱过程的路径，紧固基层，防止水分继续入侵，防止泛碱再发生，最后再用相同材料的墙面装饰层进行修复即可。

版权声明：部分内容转自《江西建材》2018年8月刊出的《墙体泛碱的成因与治理》，仅供参考学习，如有侵权，请联系删除！
