近年来，很多地区从节约、安全等方面考虑，禁止高层建筑再使用外墙砖，并作出相关规定，如重庆、沈阳等城市出台了关于高层建筑限用（禁用）外墙砖的规定，这些政策或措施促使外墙涂料的应用越来越广泛，而外墙乳胶漆其本身具有的环保、安全、经济、施工简便等优势，让其在外墙涂料中成为使用最广泛的涂料之一。

虽然外墙乳胶漆有很多优点，但由于其本身固有的物理特性，还是存在一定的缺陷，导致外墙乳胶漆在使用过程中会出现各种或大或小的问题。其中雨痕现象是外墙乳胶漆装饰工程中较常遇到的问题，即外墙乳胶漆在施工完成后漆膜表面会形成各种各样的雨水流过的痕迹。雨痕的出现造成工程质量事故，而工程返修会造成大量资源的浪费，为了更好地解决雨痕问题，必须先了解雨痕的形成原因。

一、雨痕的类型

产生雨痕问题一般是有色的外墙乳胶漆，尤其是颜色较深、明度较低的乳胶漆漆膜。当颜色越深，出现雨痕时该现象就越严重。白色的也会产生，但没有深色漆那么明显。同时，受雨水的冲刷程度不同，雨痕问题的严重程度也不同。基层、腻子层的化学成分析出也会加重雨痕现象。

结合长期对外墙乳胶漆雨痕现象的观察，发觉外墙乳胶漆雨痕现象的轻重程度、产生的机理均不一样，根据其产生的机理和严重程度，大致可将雨痕现象分为3种类型：溶出雨痕（亮斑）、冲刷雨痕和泛碱雨痕。

（一）溶出雨痕（亮斑）

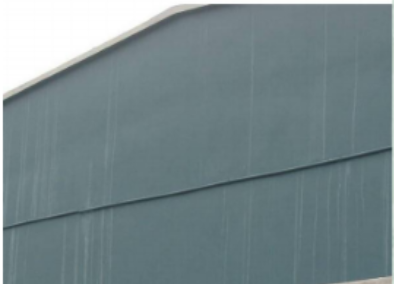

溶出雨痕是指外墙乳胶漆施工完成后，短期内（通常1周到1个月）遇到小雨或阵雨，墙面局部受到雨水冲淋，漆膜中的部分物质溶出，形成点状或条状的光斑，这类雨痕在这里称为“溶出雨痕”。

通过模拟实验，观察到局部用水淋过的乳胶漆漆膜出现了水流流过的痕迹和发亮斑点，发现水流过的地方有发亮的溶出物，比漆膜原本的光泽高，造成了雨痕、发花现象。进一步通过对溶出物质进行采集、分析，发现其主要成分是各类阴离子、非离子表面活性剂。由于漆膜耐水性差或漆膜干燥时间不够，性能未完全建立，遇到雨水后溶出的表面活性剂导致了雨痕现象的产生。

原因分析：

乳胶漆是一个复杂的混合分散体系，很多原材料含有大量的表面活性剂。这些表面活性剂在一定时期内会存在于漆膜里面或慢慢迁移至表面，绝大部分表面活性剂是亲水型的，当漆膜遇到雨水后，雨水很容易就会溶出或冲刷掉这些表面活性剂。如果雨水只是局部或短时间淋洒在乳胶漆漆膜上，局部带出或冲走漆膜的表面活性剂，漆膜就会出现各种条状或点状痕迹，造成乳胶漆漆膜光泽、颜色不一，出现溶出雨痕（亮斑）现象。如果下大雨，墙面整体受到雨水的冲刷，溶出雨痕现象是比较轻微的，基本看不到雨痕问题，这是由于雨水整体冲掉表面活性剂，使得漆膜颜色、光泽没有对比反差所致。

（二）冲刷雨痕

这类雨痕主要集中屋檐，窗台下面，雨水打在屋檐、窗台上，积聚后顺着一些固定位置往下流淌，时间长了，漆膜表面就留下一道道痕迹，这类痕迹在这里 称为冲刷雨痕。

原因分析：

外墙乳胶漆是在户外应用的一种建筑装饰材料，其性能的好坏，直接决定其对建筑物的装饰、保护所产生的效能。当外墙乳胶漆的耐水性能存在缺陷，就可能会引起冲刷雨痕的问题。另外，外墙乳胶漆施工完成后，漆膜没能在短时间内干燥固化就遇到下雨，也很容易产生雨水冲刷后留下的痕迹。雨水长期在建 筑物同一位置往下流，会给该位置留下雨水流过的痕 迹。合理的滴水线，集雨设计非常重要。因此，可以总结出冲刷雨痕产生的原因：（1）漆膜的耐水性能差；（2）漆膜干速慢，干燥时间不够；（3）建筑设计不够科学合理。

（三）泛碱雨痕

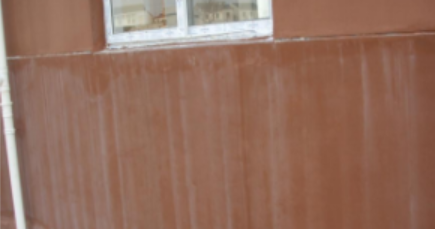

这类雨痕发生的位置跟冲刷雨痕差不多，大部分集中在屋檐或窗台下面，但这类水痕的产生基本在施工后第一、第二次下雨后就出现了。水流过的漆膜表面 呈现发白，表面好像有一层雾状物，有时还有白色结晶体，这类雨痕在这里称为泛碱雨痕。

原因分析：

主要是基材中的碱性物质或盐类，由于雨水的渗入而迁移至漆膜中间或表面，破坏了漆膜或改变了漆膜颜色而形成的雨痕，通常水流过的地方才会出现，而且过水量越大的地方雨痕越明显。外墙乳胶漆施工的基材基本是水泥基材质，水泥中的主要成份是硅酸钙（CaSiO₃），它是一种弱酸强碱盐 ，在遇水的情况下，硅酸钙水解呈碱性，其碱性的高低与 CaSiO₃ 的含量成正比。在水大量存在的情况下，水便成为流动载体，将大量的 Ca²⁺ 、OH^-通过漆膜的毛孔和裂缝渗透到涂膜表面，与空气反应形成泛碱（CaCO₃），泛碱会造成漆膜颜色的改变和破坏，这样就导致水流过的地方留下了一道道的痕迹，这是泛碱雨痕产生的主要原因。

二、雨痕的预防措施

3种类型的雨痕中，溶出雨痕是最轻一类问题，外墙乳胶漆干燥彻底或下过 1~2 次大雨后这类雨痕基本消失，不影响工程质量；冲刷雨痕和泛碱雨痕问题产生后只能进行返修处理，但这两种雨痕问题可以通过采取相应措施，提前预防。

由于外墙雨痕问题的影响因素太多，在现阶段受限于材料及涂料的生产技术，不能彻底解决外墙乳胶漆雨痕问题，所以最能从源头解决雨痕问题，还得是做好预防措施，即从施工和面漆上做好工作，因为外墙施工包括从基层、 腻子层的养护时间、含碱率（pH值）、含水率，到施工的天气情况，如相对湿度、温度等，再到各类漆膜防雨措施、土建的集雨、排雨工程等，这些都对产生雨痕有直接的关系。所以依据相关的施工规范或标准，做好施工过程的每个环节，可以大大降低雨痕产生的几率，确保工程的质量。

1、做好基层处理与养护

基层处理是外墙涂装的基础，基层处理得当可以预防很多问题。基层处理主要包括：清除表面的灰尘、油污、沥青等污物；减轻或消除表面缺陷；改善基层表面的物理或化学性能，确保基层表面坚固、平整、干燥、中性、清洁。

外墙基层处理后需要至少14天养护期，但当底材湿度过大、温度过低时，水泥底材多有发白现象，底材干燥不易判断，一般抹面砂浆新底材，宜加长养护期，确保基层含水率10%以下，pH值在10以内，方为合格。

2、涂刷均匀抗碱封闭底漆

在外墙施工中涂刷底漆的步骤很重要，不涂刷封闭底漆或者施工时底漆过度稀释等，达不到对基材的加固和碱性的封固，这样就很容易造成泛碱雨痕现象。

3、注重外墙乳胶漆的选择

在外墙乳胶漆选择上，要选耐水性好的，包括早期耐水性好的特点；乳液用量高的，特别是需要深色的外墙乳胶漆；选耐水性佳的色浆体系。

4、注意施工环境

由于外墙涂料配方中的亲水物质不可能完全去除，因此应充分重视施工环境，以避免或降低雨痕现象。遇到雨季，关注天气预报，做好施工计划。低温高湿，阴雨绵绵天气，不要施工外墙涂料，或先施工一道底漆，一道面漆，最后一道面漆等天气转晴后再施工。

如果雨痕出现后不久，刚好又下一场大雨完全淋湿墙面，雨痕可以消除。也可以在涂膜实干后对墙面用自来水人工冲淋，重新涂装一道面漆也可以遮盖雨痕。

版权声明：部分内容转自《涂层防护》2020年9月第41卷第9期刊出的《外墙乳胶漆的雨痕问题及改善方法》，仅供参考学习，如有侵权，请联系删除！
